En bref:
Le contrôle des performances des batteries exige la mesure régulière de paramètres dynamiques et statiques. La conformité réglementaire européenne impose la documentation et le passeport numérique pour garantir leur fiabilité et leur recyclabilité.
La procédure de contrôle des performances des batteries est l’ensemble des mesures statiques et dynamiques appliquées à un système de stockage pour évaluer sa fiabilité, sa capacité réelle et sa durée de vie résiduelle. Les paramètres surveillés sont le SoH (état de santé), le SoC (état de charge), la résistance interne, le nombre de cycles et la température. Depuis 2024, le règlement européen (EU) 2023/1542 impose une documentation obligatoire de ces données pour toute batterie industrielle supérieure à 2 kWh. À partir de 2027, un passeport batterie numérique complet sera exigé. Pour les techniciens et responsables maintenance, maîtriser cette procédure n’est plus une option. C’est une obligation réglementaire et un levier direct de fiabilité opérationnelle.
Quels paramètres mesurer pour évaluer les performances d’une batterie industrielle ?
L’évaluation des performances d’une batterie repose sur deux catégories de données bien distinctes : les données statiques et les données dynamiques.
Les données statiques regroupent les valeurs nominales définies à la conception : capacité nominale (en Ah), tension nominale (en V) et énergie totale stockable (en Wh). Ces valeurs servent de référence fixe pour calculer les écarts observés en fonctionnement réel.
Les données dynamiques sont les mesures collectées pendant l’exploitation. La norme DIN SPEC 99100 identifie sept domaines à surveiller :
SoC et capacité effective : charge disponible à l’instant mesuré
Énergie et débit cumulé (throughput) : énergie totale échangée sur la durée de vie
Capacité de puissance : puissance maximale délivrable en charge et en décharge
Rendement : rapport entre énergie injectée et énergie restituée
Extrêmes de température : valeurs minimales et maximales atteintes en fonctionnement
Résistance interne : indicateur direct du vieillissement électrochimique
Événements négatifs : surtensions, sous-tensions, dépassements thermiques
Ces sept domaines forment le socle de tout suivi de performance batterie sérieux. Un écart significatif sur la résistance interne ou sur les extrêmes de température annonce une dégradation accélérée du SoH.
La température mérite une attention particulière. Les cycles répétés à haute température accélèrent la dégradation des électrodes. Un suivi thermique continu permet d’anticiper les pertes de capacité avant qu’elles ne deviennent irréversibles.
Conseil de pro : Enregistrez systématiquement les événements négatifs avec horodatage. Un seul épisode de surtension non documenté peut fausser l’ensemble du calcul de SoH lors d’un audit.
Quelles normes et réglementations encadrent le contrôle des performances des batteries ?
Le cadre réglementaire européen s’est durci depuis 2024 et continuera d’évoluer jusqu’en 2027. Voici les étapes clés à connaître :
Depuis 2024 : le règlement (EU) 2023/1542 impose la documentation obligatoire des performances pour toute batterie industrielle supérieure à 2 kWh. Les fabricants et exploitants doivent conserver les données de SoH, SoC, résistance interne et cycles avec mises à jour régulières.
À partir de 2027 : le passeport batterie numérique devient obligatoire. Ce passeport doit contenir plus de 25 champs spécifiques, tous alimentés par des données dynamiques actualisées.
DIN SPEC 99100 : cette spécification technique définit la structure exacte des données à inclure dans le passeport. Elle distingue données statiques et dynamiques, et exige un horodatage par champ (lastUpdate) pour chaque mise à jour.
VdS 3103 et EltBauVO : ces normes de sécurité s’appliquent aux installations de grande capacité. Pour les systèmes supérieurs à 100 kWh, des systèmes coupe-feu automatiques et des dispositifs d’extraction de fumée sont souvent exigés. Au-dessus de 20 kWh, l’exécution coupe-feu de la salle d’installation s’impose.
Traçabilité et audits : chaque mise à jour de données doit être tracée, datée et vérifiable. Les auditeurs contrôlent la cohérence entre les valeurs déclarées et les mesures terrain.
La conformité à ces textes n’est pas seulement une question administrative. Elle conditionne la validité de la garantie, la valeur résiduelle de la batterie et sa capacité à entrer dans un circuit de seconde vie.
Conseil de pro : Anticipez dès aujourd’hui la structure du passeport numérique 2027. Mettre en place les flux de données maintenant évite une refonte coûteuse à l’approche de l’échéance réglementaire.
Comment réaliser concrètement une procédure de test batterie ?

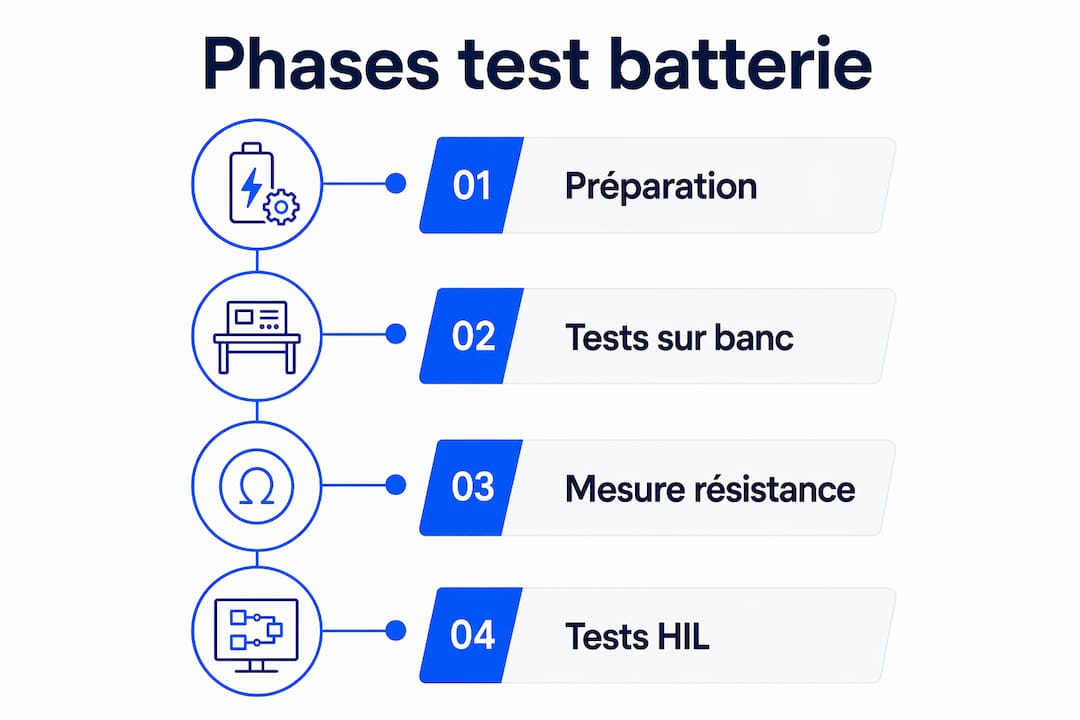

Une procédure de test structurée suit quatre phases successives. Chaque phase produit des données exploitables pour le passeport numérique et pour la maintenance prédictive.
Phase 1 : préparation
Avant tout test, réalisez une inspection visuelle complète : vérifiez l’absence de déformation mécanique, de traces de corrosion ou de fuites d’électrolyte. Contrôlez la température ambiante de la salle de test (idéalement entre 20 °C et 25 °C). Vérifiez la calibration de vos équipements : multimètre, analyseur d’impédances et système d’acquisition de données.
Phase 2 : tests sur banc
Effectuez des cycles complets de charge et de décharge à courant contrôlé. Mesurez la capacité effective restituée à chaque cycle. Comparez avec la capacité nominale pour calculer le SoH. Enregistrez la tension en circuit ouvert (OCV) avant et après chaque cycle.
Phase 3 : mesure de résistance interne et suivi thermique
La résistance interne se mesure par spectroscopie d’impédance électrochimique (EIS) ou par méthode de décharge pulsée. Une augmentation de la résistance interne de plus de 20 % par rapport à la valeur initiale signale un vieillissement avancé. Placez des sondes thermiques sur les cellules les plus sollicitées et enregistrez les gradients de température pendant les cycles.
Phase 4 : tests HIL pour la détection avancée des défauts
Les tests Hardware-in-the-Loop simulent des conditions de défaillance impossibles à reproduire sur banc conventionnel : dérive de capteur, rebond de contacteur, restriction du circuit de refroidissement. Ces tests détectent des défauts réels avant la mise en production ou avant un déploiement terrain.
Conseil de pro : Ne testez jamais une batterie dont la température de surface dépasse 35 °C. Attendez le retour à la température ambiante pour garantir la reproductibilité des mesures.
Le tableau suivant résume les outils nécessaires à chaque phase :
Phase | Outil principal | Paramètre mesuré |
Préparation | Multimètre calibré | Tension en circuit ouvert |
Tests sur banc | Banc de cyclage | Capacité effective, SoH |
Résistance interne | Analyseur d’impédances (EIS) | Résistance interne (mΩ) |
Suivi thermique | Sondes PT100 ou thermocouples | Gradient de température |
Tests HIL | Simulateur temps réel | Défauts fonctionnels BMS |
Quels outils et technologies facilitent le suivi des performances batterie ?
Les outils modernes transforment un contrôle ponctuel en surveillance continue et automatisée.
Battery Management System (BMS) : le BMS collecte en temps réel les données dynamiques de chaque cellule ou module. Il calcule le SoH et le SoC, détecte les anomalies et transmet les données via API REST pour intégration dans les systèmes de gestion de données du passeport numérique. La DIN SPEC 99100 exige que chaque champ transmis porte un horodatage lastUpdate validé.
Traçabilité au niveau cellule : la surveillance cellule par cellule garantit l’exactitude du SoH global. Retirer un composant du BMS sans traçabilité cellule invalide immédiatement le SoH calculé. Cette architecture nécessite une communication sans fil embarquée, une mémoire locale et une sécurisation des données.
Métrologie avancée : les scanners 3D et machines à mesurer tridimensionnelles (CMM) vérifient les tolérances géométriques des cellules et modules. Un défaut dimensionnel non détecté génère des contraintes mécaniques qui accélèrent la dégradation électrochimique.
Gestion thermique active : une gestion thermique contrôlée via systèmes de refroidissement intelligents prolonge la durée de vie utile et maintient les performances dans les plages nominales.
Tableaux de bord temps réel : les plateformes de supervision centralisées agrègent les données du BMS, des sondes thermiques et des analyseurs d’impédances. Elles génèrent des alertes automatiques et alimentent le passeport numérique sans intervention manuelle.
L’intégration de ces outils dans une architecture unifiée réduit les erreurs de saisie, accélère les mises à jour réglementaires et facilite la maintenance prédictive.
Quels sont les défis et bonnes pratiques pour un contrôle conforme ?
La traçabilité au niveau cellule reste le défi technique le plus complexe. Un pack de batteries industriel peut contenir plusieurs centaines de cellules. Maintenir une identité unique et une historique complet pour chacune d’elles exige une architecture électronique dédiée.
La corrélation stricte des labels et des critères de réussite entre tests physiques, simulations et tests HIL est la condition sine qua non d’un diagnostic fiable. Une uniformité des critères entre étapes évite qu’un défaut soit mal interprété ou renommé d’une phase à l’autre, ce qui fausserait l’ensemble du diagnostic.
Les bonnes pratiques à mettre en œuvre sont les suivantes :
Protocole de mise à jour documenté : définissez la fréquence de mise à jour de chaque champ du passeport et désignez un responsable de validation.
Contrôle des systèmes auxiliaires : vérifiez le bon fonctionnement du circuit de refroidissement, de la ventilation et des dispositifs de sécurité incendie à chaque campagne de test.
Audits internes réguliers : comparez les données du passeport avec les mesures terrain au moins une fois par trimestre.
Préparation à la seconde vie : documentez l’historique complet des cycles et des événements négatifs dès la mise en service. Ces données conditionnent la valeur résiduelle et l’éligibilité à un reconditionnement.
Conseil de pro : Mettez en place un contrôle de cohérence automatique entre les données du BMS et celles enregistrées dans le passeport. Une divergence détectée tôt coûte dix fois moins cher à corriger qu’une non-conformité découverte lors d’un audit externe.
La conformité aux normes d’intégration dès la conception du système simplifie considérablement les campagnes de contrôle ultérieures.
Points clés
Une procédure de contrôle des performances des batteries efficace repose sur la mesure rigoureuse de sept paramètres dynamiques, une conformité au règlement (EU) 2023/1542 et l’usage d’outils de traçabilité au niveau cellule.
Point | Détails |
Sept paramètres dynamiques | Mesurez SoH, SoC, résistance interne, cycles, énergie, puissance et température à chaque campagne. |
Conformité réglementaire 2027 | Anticipez le passeport numérique avec plus de 25 champs horodatés dès aujourd’hui. |
Tests HIL indispensables | Complétez les tests sur banc par des simulations HIL pour détecter les défauts fonctionnels cachés. |
Traçabilité cellule par cellule | Maintenez une identité unique par cellule pour garantir la validité du SoH lors des audits. |
Systèmes auxiliaires à contrôler | Intégrez refroidissement, ventilation et sécurité incendie dans chaque protocole de test. |
Ce que quinze ans de terrain m’ont appris sur le contrôle des batteries
La plupart des techniciens que je rencontre maîtrisent les tests sur banc. Ils mesurent la capacité, calculent le SoH, cochent les cases. Mais ils sous-estiment systématiquement deux points qui font toute la différence en conditions réelles.
Le premier, c’est la traçabilité cellule. J’ai vu des parcs de batteries déclarés conformes perdre toute valeur résiduelle parce qu’un composant avait été remplacé sans mise à jour du passeport. Le SoH affiché ne correspondait plus à rien. La traçabilité cellule n’est pas un luxe réglementaire. C’est la seule façon de maintenir un historique fiable sur dix ans d’exploitation.
Le second, c’est la valeur des tests HIL. Un test sur banc vous dit ce que la batterie fait dans des conditions idéales. Un test HIL vous dit ce qu’elle fait quand le capteur de température dérive de 3 °C ou quand le contacteur rebondit. Ce sont ces conditions-là qui provoquent les pannes en production. Les équipes qui intègrent les tests HIL dans leur procédure standard réduisent leurs interventions correctives de façon mesurable.
La réglementation 2027 va forcer beaucoup d’acteurs à rattraper leur retard sur ces deux points. Ceux qui les ont anticipés auront un avantage concret : des données fiables, des audits rapides et des batteries valorisables en seconde vie.
— Marc
Les solutions Belinus pour le contrôle et l’analyse des performances batterie
Belinus accompagne les professionnels de l’énergie dans la mise en place de systèmes de stockage conformes aux exigences du règlement (EU) 2023/1542 et prêts pour le passeport numérique 2027.
Les solutions Belinus intègrent un système de gestion de l’énergie (EMS) centralisé avec gestion en temps réel des données de batterie, une architecture multi-technologies (LFP, graphène supercapaciteur, HUC) et une interface RESTful API pour l’intégration des flux de données dynamiques. Les modules de stockage commerciaux démarrent à 400 kWh et s’étendent jusqu’à la capacité MW. Pour les installations résidentielles, l’Energy Wall G1 offre 16 kWh en technologie graphène supercapaciteur. Consultez l’équipe Belinus sur belinus.com pour un accompagnement technique adapté à vos contraintes réglementaires et opérationnelles.
Questions fréquentes
Qu’est-ce que le SoH et pourquoi le mesurer ?
Le SoH (état de santé) exprime la capacité réelle d’une batterie en pourcentage de sa capacité nominale d’origine. Sa mesure régulière permet d’anticiper les remplacements et de maintenir la conformité réglementaire.
Quelle est la fréquence recommandée pour les tests de batteries industrielles ?
La fréquence dépend de l’usage et de la réglementation applicable. Pour les systèmes soumis au règlement (EU) 2023/1542, une mise à jour des données dynamiques du passeport est requise à intervalles réguliers avec horodatage de chaque champ.
Les tests HIL remplacent-ils les tests sur banc classiques ?
Les tests HIL complètent les tests sur banc sans les remplacer. Les tests sur banc mesurent les performances réelles, tandis que les tests HIL détectent les défauts fonctionnels comme les dérives de capteurs ou les défaillances du BMS en conditions simulées.
Quelles batteries sont concernées par le passeport numérique européen ?
Le passeport numérique s’applique aux batteries industrielles supérieures à 2 kWh. À partir de 2027, il devra contenir plus de 25 champs de données dynamiques actualisés, conformément au règlement (EU) 2023/1542.
Comment choisir la bonne batterie pour faciliter le contrôle des performances ?
Le choix d’une batterie adaptée à un usage industriel doit intégrer dès le départ la compatibilité avec un BMS transmettant des données via API et la capacité à supporter une traçabilité au niveau cellule pour garantir la validité du SoH sur toute la durée de vie.
